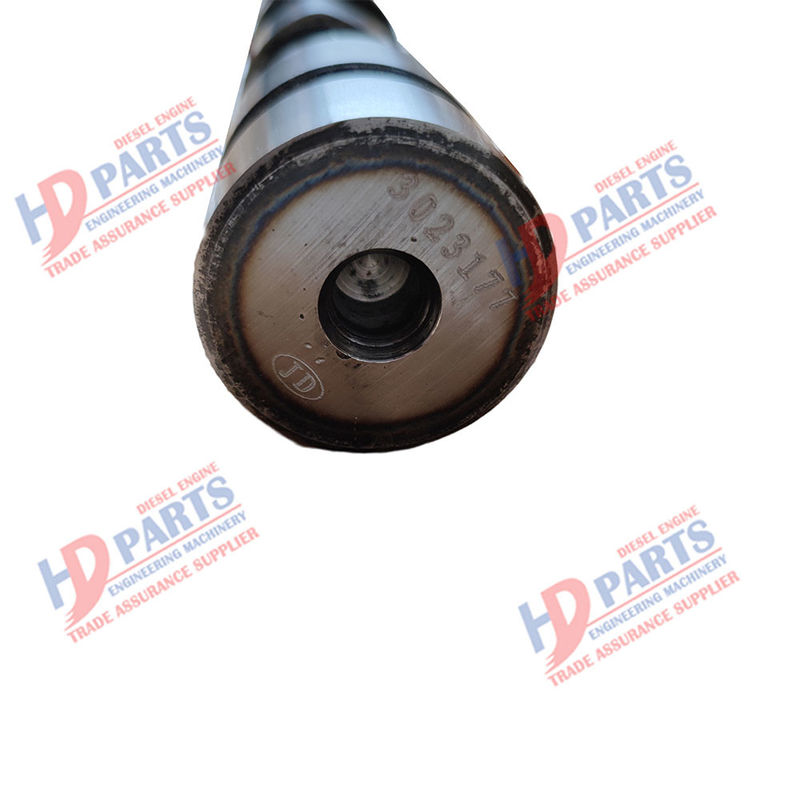

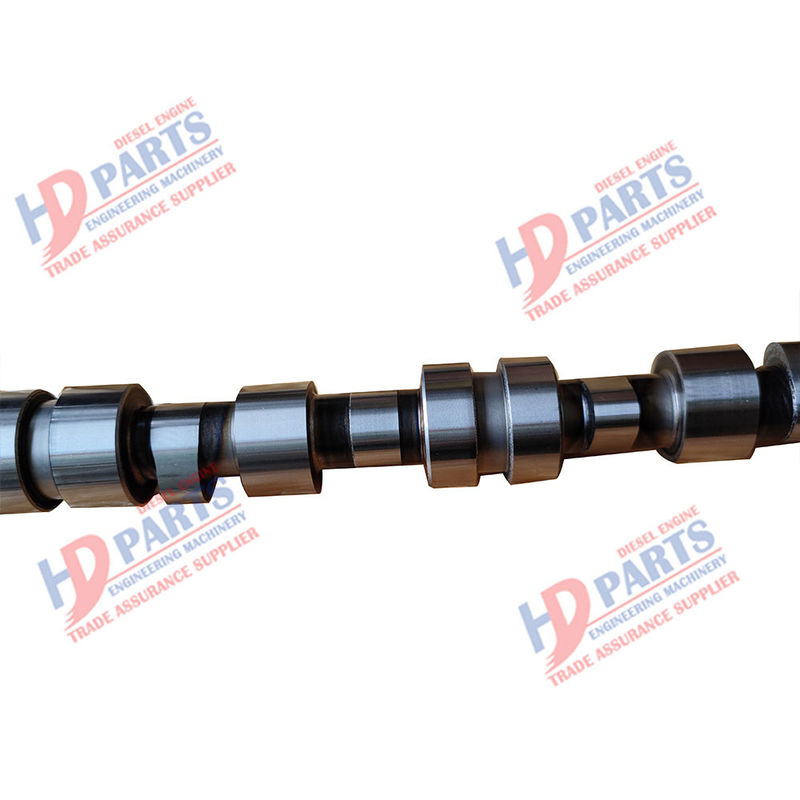

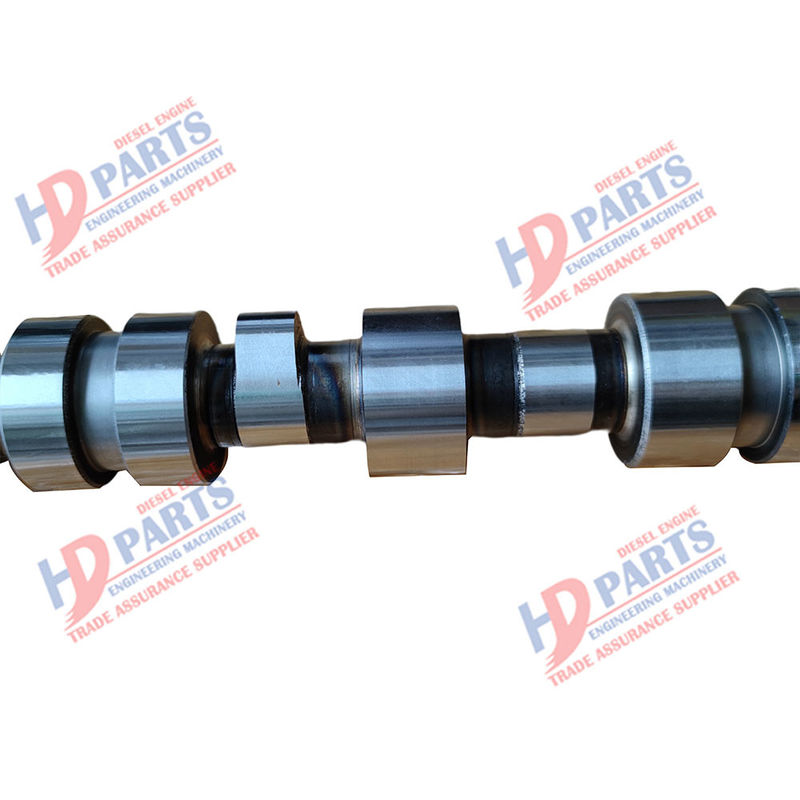

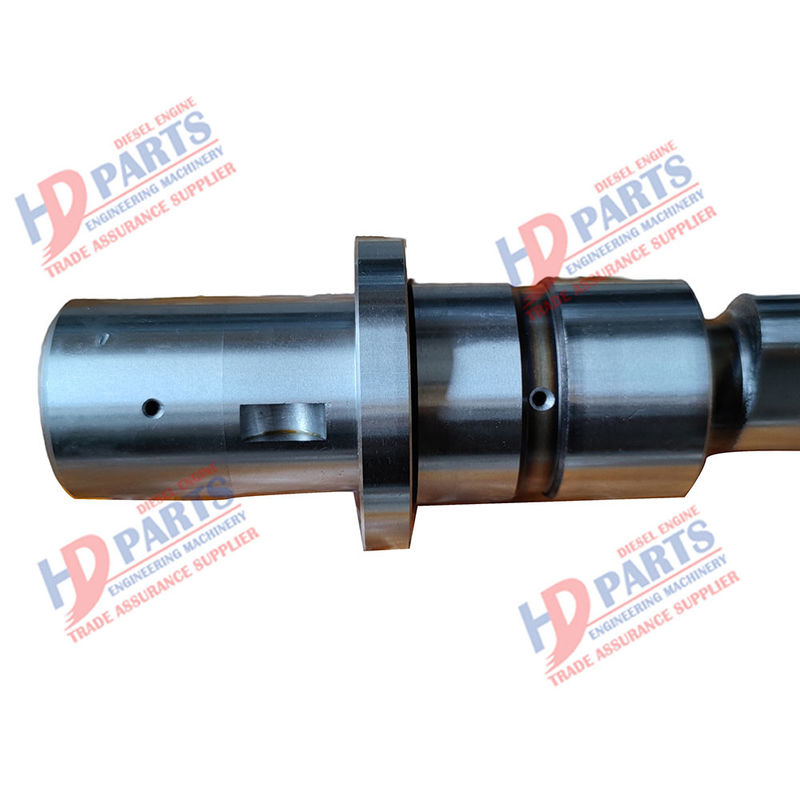

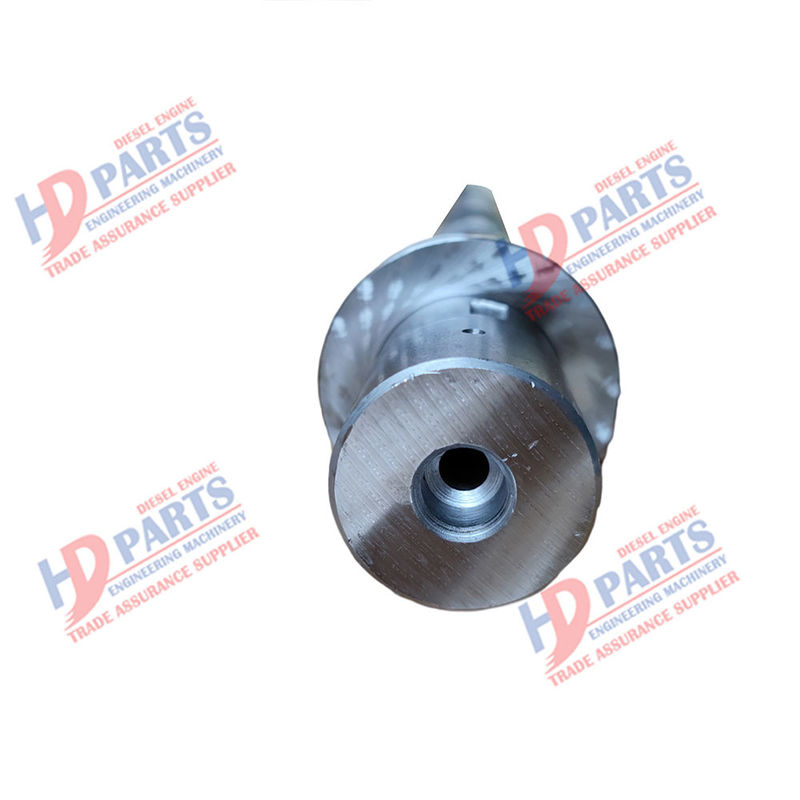

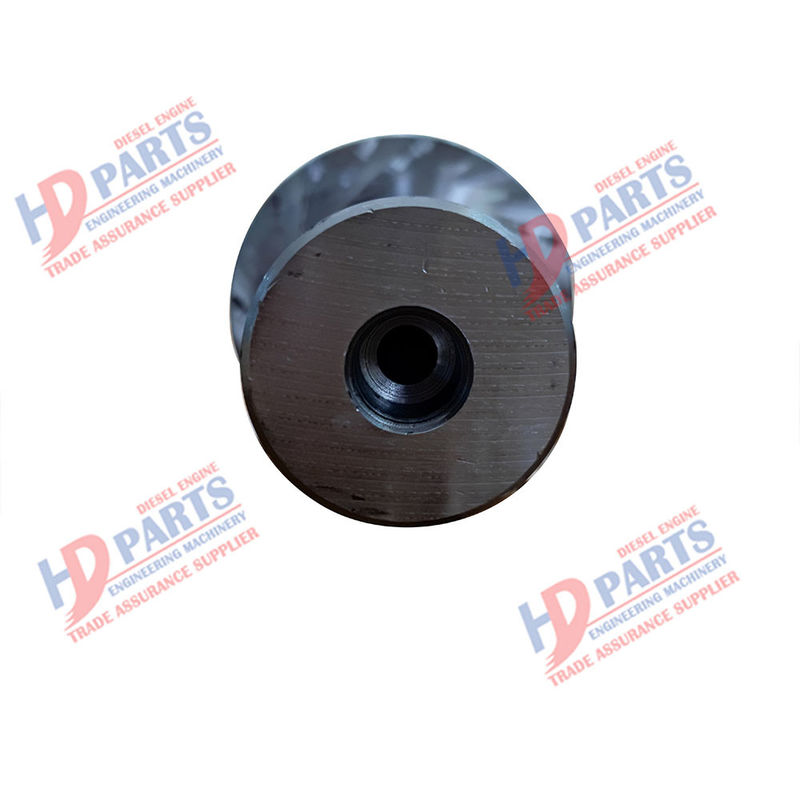

NH220 Powerstroke Εκκεντροφόρος 3023177 Για DOOSAN

1. Γενικά, το τσοκ τεσσάρων σιαγόνων χρησιμοποιείται για τη σύσφιξη των εκκεντρικών τεμαχίων με μικρή ποσότητα και χαμηλή ακρίβεια.Όταν περιστρέφετε το έκκεντρο τεμάχιο εργασίας στο τσοκ τεσσάρων σιαγόνων, πρώτα τραβήξτε μια γραμμή στο τεμάχιο εργασίας.Είναι να σχεδιάσετε έναν έκκεντρο κύκλο και να εξασφαλίσετε τις οριζόντιες και κάθετες εγκάρσιες γραμμές.Για να προσδιορίσετε τη θέση του στο τσοκ τεσσάρων σιαγόνων σύμφωνα με αυτές τις γραμμές.

2. Κατά τη μηχανική κατεργασία έκκεντρων τεμαχίων με μικρή εκκεντρότητα (e ≤ 5-6 mm) και μικρό μήκος αλλά μεγάλο αριθμό εκκεντρικών τεμαχίων, το τσοκ με τρεις σιαγόνες μπορεί να χρησιμοποιηθεί για κατεργασία.Κατά την περιστροφή, ο εξωτερικός κύκλος και το μήκος πρέπει να περιστρέφονται πρώτα.Στη συνέχεια, σφίγγεται στο τσοκ τριών σιαγόνων και τοποθετείται ένα παρέμβυσμα στη μία σιαγόνα για να κάνει το τεμάχιο εργασίας εκκεντρικό για το γύρισμα.Το πάχος του μαξιλαριού μπορεί να υπολογιστεί με τον ακόλουθο τύπο.X=1,5e × (1-e/2d) (x=πάχος φλάντζας, e=εκκεντρότητα του τεμαχίου εργασίας, d=διάμετρος του συσφιγμένου τμήματος των τριών νυχιών) Κατά την πραγματική στροφή, λόγω της απόκλισης μεταξύ της θέσης επαφής του στα μακριά νύχια και στο τεμάχιο εργασίας, θα προστεθεί μια σταθερά διόρθωσης στην παραμόρφωση μετά τη σύσφιξη της φλάντζας εδάφους.X real=x+1,5 △ e (x real=πραγματικό πάχος φλάντζας, x=υπολογισμένο πάχος, △ e= σφάλμα μετρημένης εκκεντρότητας μετά τη δοκιμή)

3. Περιστροφή του έκκεντρου τεμαχίου σε διπλό τσοκ Αυτή η μέθοδος είναι να σφίξετε το αυτοκεντριζόμενο τσοκ τριών σιαγόνων στο τσοκ μονής δράσης τεσσάρων σιαγόνων για ευθυγράμμιση και, στη συνέχεια, να μετακινήσετε μια έκκεντρη απόσταση για σύσφιξη.Στο μέλλον, μπορείτε να περιστρέψετε το έκκεντρο τεμάχιο εργασίας σφίγγοντας το τεμάχιο εργασίας στο τσοκ με τις τρεις σιαγόνες που κεντράρουν μόνοι τους.Με αυτόν τον τρόπο, δεν είναι απαραίτητο να ευθυγραμμίσετε το τεμάχιο εργασίας.Όταν μετακινείτε τη θέση του τσοκ τριών σιαγόνων, σφίξτε πρώτα τον οπτικό άξονα στο αυτοκεντριζόμενο τσοκ τριών σιαγόνων, χρησιμοποιήστε την ένδειξη καντράν για να προσδιορίσετε την εκκεντρότητα και, τέλος, καθορίστε τη θέση του τσοκ τριών σιαγόνων στο τσοκ με τέσσερις σιαγόνες.

4. Όταν περιστρέφετε το έκκεντρο τεμάχιο εργασίας μεταξύ δύο δακτυλήθων, το έκκεντρο τεμάχιο εργασίας με μεγάλο μήκος μπορεί να συσφίγγεται μεταξύ δύο δακτυλώνων για περιστροφή και το τεμάχιο εργασίας μπορεί να περιστραφεί μέσω του σφιγκτήρα καρδιάς κοτόπουλου.Το κέντρο και των δύο άκρων του έκκεντρου τεμαχίου εργασίας που υποβάλλεται σε επεξεργασία μεταξύ δύο δακτυλήθρων και η έκκεντρη κεντρική τρύπα επεξεργάζεται γενικά στη μηχανή διάτρησης, επειδή είναι δύσκολο να εξασφαλιστεί το κέντρο και των δύο άκρων στη μηχανή και η κατεύθυνση της έκκεντρης κεντρικής οπής είναι συνεπής και παράλληλη.

5. Εκκεντρικό τσοκ έκκεντρο τσοκ εκκεντρική ρύθμιση απόστασης είναι βολικό, ευελιξία, υψηλή ακρίβεια είναι ένα πιο ιδανικό εκκεντρικό εργαλείο.

6. Στο ειδικό εξάρτημα, το έκκεντρο τεμάχιο εργασίας μπορεί να ενεργοποιηθεί στο ειδικό εξάρτημα όταν το μήκος μηχανικής κατεργασίας είναι μικρό, η ακρίβεια είναι υψηλή και ο αριθμός του έκκεντρου τεμαχίου είναι πολύ μεγάλος.

7. Στην πραγματική επεξεργασία εκκεντρικών τεμαχίων με μεγάλη εκκεντρότητα και απαιτήσεις χαμηλής ακρίβειας, συνοψίζεται μια άλλη μέθοδος σύσφιξης, δηλαδή, τρεις γεώτρηση σιαγόνων και σύσφιξη φλάντζας.Δηλαδή, όταν η άνω σιαγόνα που κεντράρει τον εαυτό της με τις τρεις σιαγόνες, εγκαταστήστε πρώτα την πρώτη σιαγόνα, στη συνέχεια μετακινήστε απαλά τη σιαγόνα, έτσι ώστε η ακραία βίδα του κολάρου να περιστρέφεται περίπου μία ή δύο στροφές και στη συνέχεια τοποθετήστε τη δεύτερη και την τρίτη σιαγόνα, έτσι ώστε τα τρία σαγόνια του κολέττα σχηματίζουν φυσικά εκκεντρικότητα.Δεδομένου ότι η εκκεντρότητα δεν είναι ρυθμιζόμενη, θα πρέπει να προστεθούν ροδέλες για την προσαρμογή της.Το πλεονέκτημα αυτής της μεθόδου είναι απλό, βολικό και γρήγορο, αλλά το μειονέκτημα είναι ότι η ακρίβεια τοποθέτησης δεν είναι υψηλή.

Στον προγραμματισμό της διαδικασίας και στο σχεδιασμό των εξαρτημάτων της εκκεντρικής μηχανικής κατεργασίας άξονα, θα πρέπει να υιοθετήσουμε τη μέθοδο συνδυασμού συγκεντροποίησης και αποκέντρωσης διαδικασίας και να σχεδιάσουμε μια αυτόματη γραμμή παραγωγής σύμφωνα με την παρτίδα παραγωγής και την πραγματική κατάσταση παραγωγής.Όταν η διαδικασία οργανώνεται σύμφωνα με την αρχή της συγκέντρωσης της διαδικασίας, χρησιμοποιούνται επίσης ευρέως αποδοτικές εργαλειομηχανές και εξοπλισμός διεργασίας με υψηλό βαθμό αυτοματισμού.Αυτό βελτιώνει σημαντικά την παραγωγικότητα.
