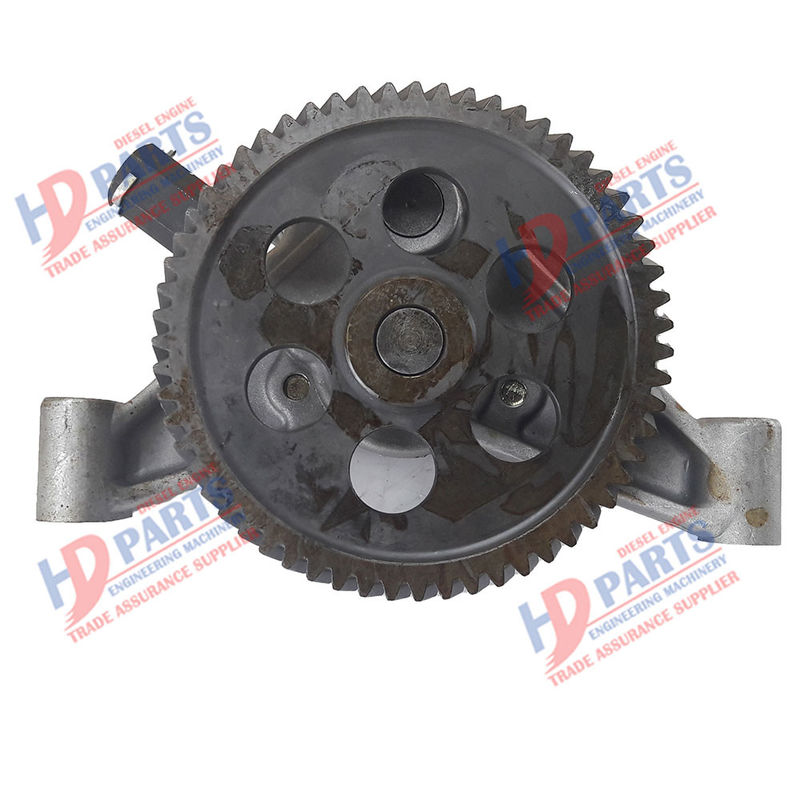

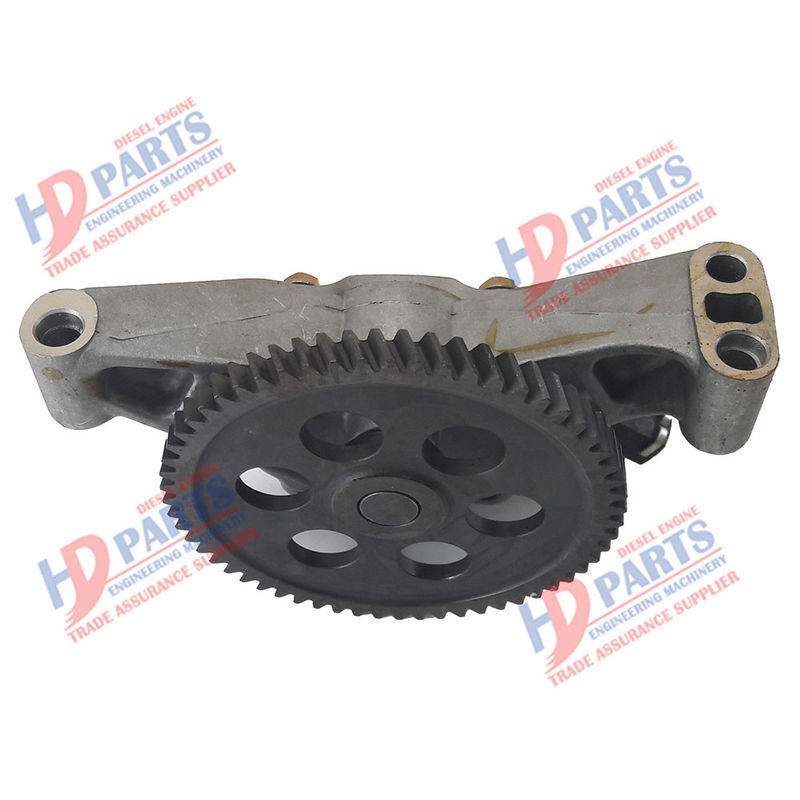

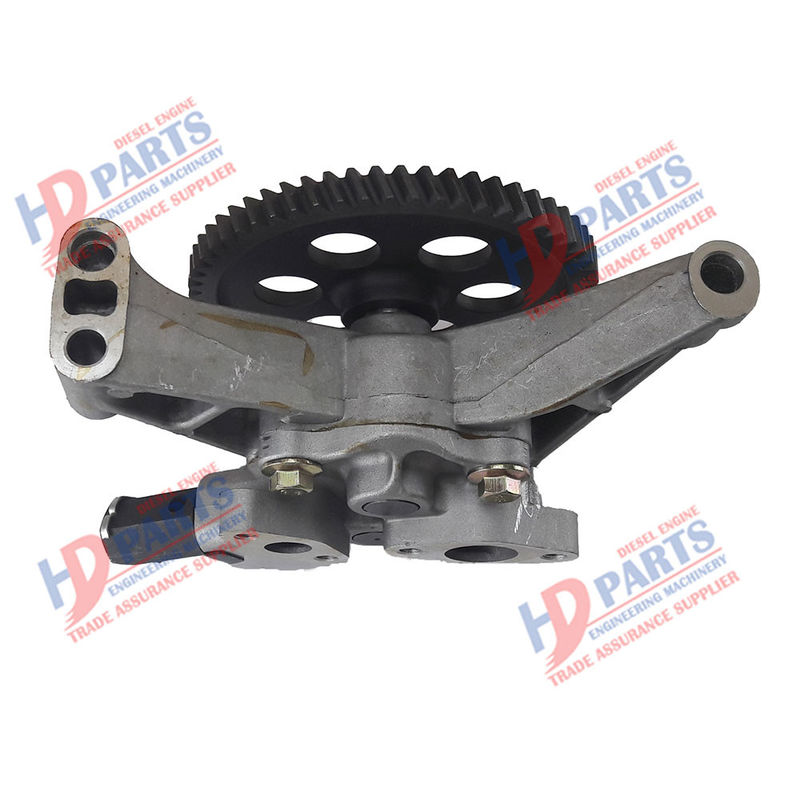

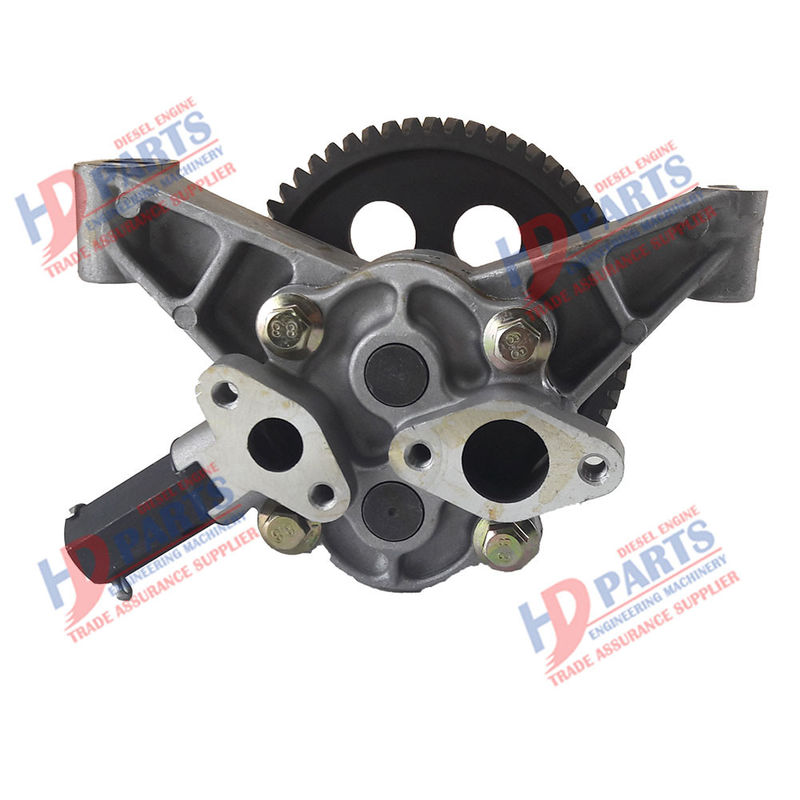

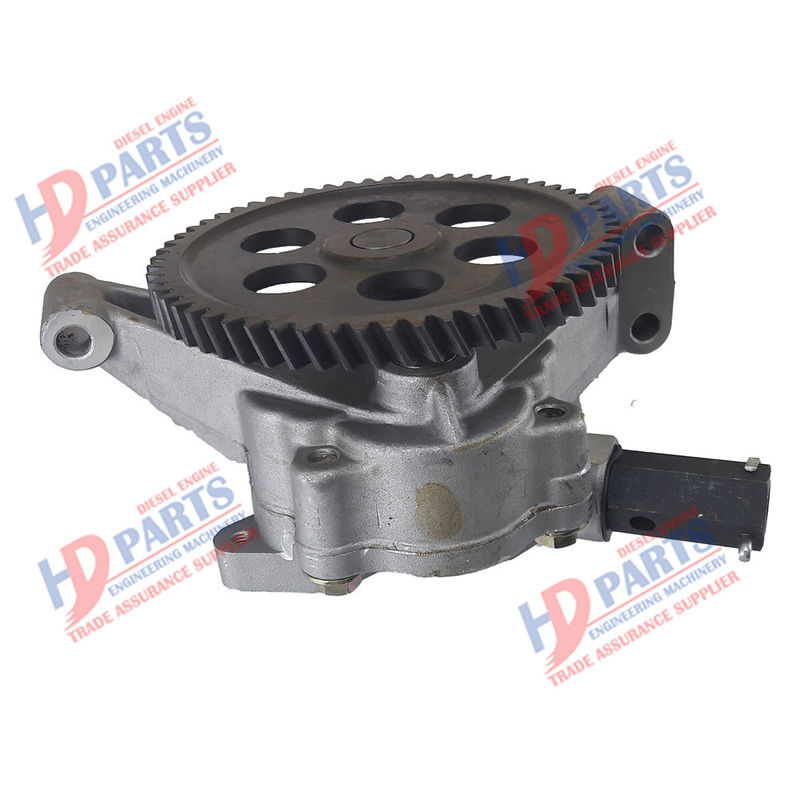

6D16 ME074345 Αντλία λαδιού υψηλής πίεσης για MITSUBISHI

Οδηγίες Εγκατάστασης

1. Η εγκατάσταση της αντλίας έχει πολύ σημαντικό αντίκτυπο στη σταθερή λειτουργία και τη διάρκεια ζωής της αντλίας.Επομένως, η εγκατάσταση και η βαθμονόμηση πρέπει να γίνονται προσεκτικά και δεν επιτρέπεται βιασύνη.

2. Το ύψος, το μήκος και η διάμετρος εγκατάστασης του σωλήνα αναρρόφησης της αντλίας πρέπει να ανταποκρίνονται στην υπολογιζόμενη τιμή και να προσπαθείτε να είναι σύντομο για να μειώσετε τις περιττές απώλειες (όπως αγκώνες).Και βεβαιωθείτε ότι δεν γίνεται υπέρβαση του επιτρεπόμενου NPSH της αντλίας κατά τη λειτουργία.

3. Οι γραμμές αναρρόφησης και εκκένωσης πρέπει να έχουν βραχίονες.Η αντλία δεν επιτρέπεται να φέρει το φορτίο του αγωγού.

4. Ο χώρος εγκατάστασης της αντλίας πρέπει να είναι αρκετά ευρύχωρος ώστε να διευκολύνεται η συντήρηση.

1. Τοποθετήστε τη μονάδα στη βάση με ενσωματωμένους κοχλίες αγκύρωσης και χρησιμοποιήστε ζεύγη σφηνών μεταξύ της βάσης και της βάσης για διόρθωση.

2. Χαλαρώστε τον άξονα ζεύξης, τοποθετήστε τον στον άξονα της αντλίας και στη βάση με ένα μετρητή στάθμης, ρυθμίστε το μαξιλαράκι σφήνας για να διορθώσετε τη στάθμη της μονάδας και σφίξτε σωστά τα μπουλόνια αγκύρωσης για να αποτρέψετε τη μετακίνηση.

3. Διορθώστε την ομοκεντρότητα του άξονα της αντλίας και του άξονα του κινητήρα και η επιτρεπόμενη απόκλιση είναι 0,1 mm στον εξωτερικό κύκλο του δρόμου ζεύξης.Το διάκενο μεταξύ των δύο επιπέδων ζεύξης πρέπει να είναι 2-4 mm (η μικρότερη τιμή λαμβάνεται για τη μικρή αντλία) και το διάκενο πρέπει να είναι ομοιόμορφο με ανοχή 0,3 mm.

4. Αφού συνδέσετε τον αγωγό και προσδιορίσετε τη φορά περιστροφής του κινητήρα, συνδέστε τον σύνδεσμο και ελέγξτε ξανά την ομόκεντρη του άξονα.

5. Μετά την πραγματική δοκιμαστική λειτουργία της μονάδας για 2-3 ώρες, θα διεξαχθεί η τελική επιθεώρηση.Εάν δεν υπάρχει δυσμενές φαινόμενο, η εγκατάσταση θεωρείται ότι έχει εγκριθεί.Κατά τη δοκιμαστική λειτουργία, ελέγξτε τη θερμοκρασία και τους κραδασμούς του ρουλεμάν ως εξής:

6. Για να αποφευχθεί η πτώση διαφόρων ειδών στο μηχάνημα κατά την εγκατάσταση, όλες οι οπές της μονάδας πρέπει να καλύπτονται.

7. Προκειμένου να αποφευχθεί η είσοδος περισσότερων στοιχείων στον αγωγό στην αντλία, θα πρέπει να τοποθετηθεί ένα φίλτρο στο ελαστικό της αντλίας του πρόσφατα εγκατεστημένου αγωγού και το ενεργό τμήμα του να είναι 2-3 φορές μεγαλύτερο από αυτό του σωλήνα αναρρόφησης.
