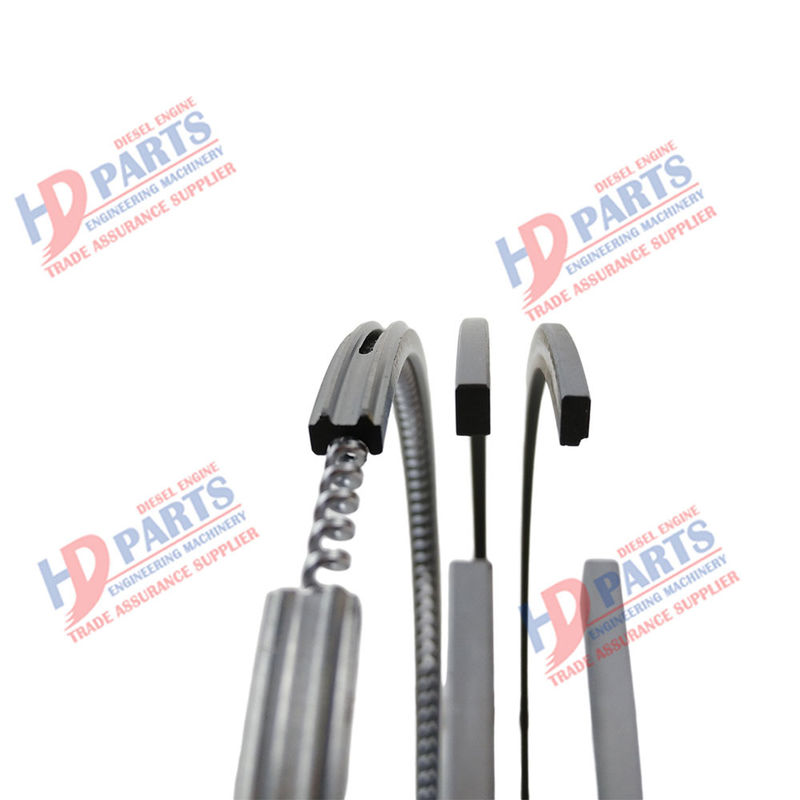

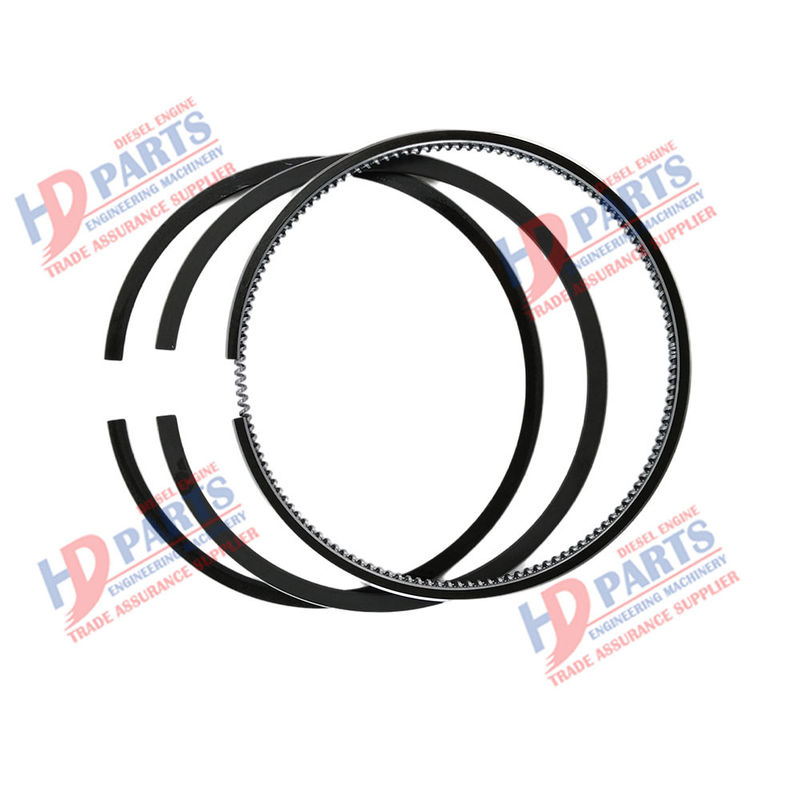

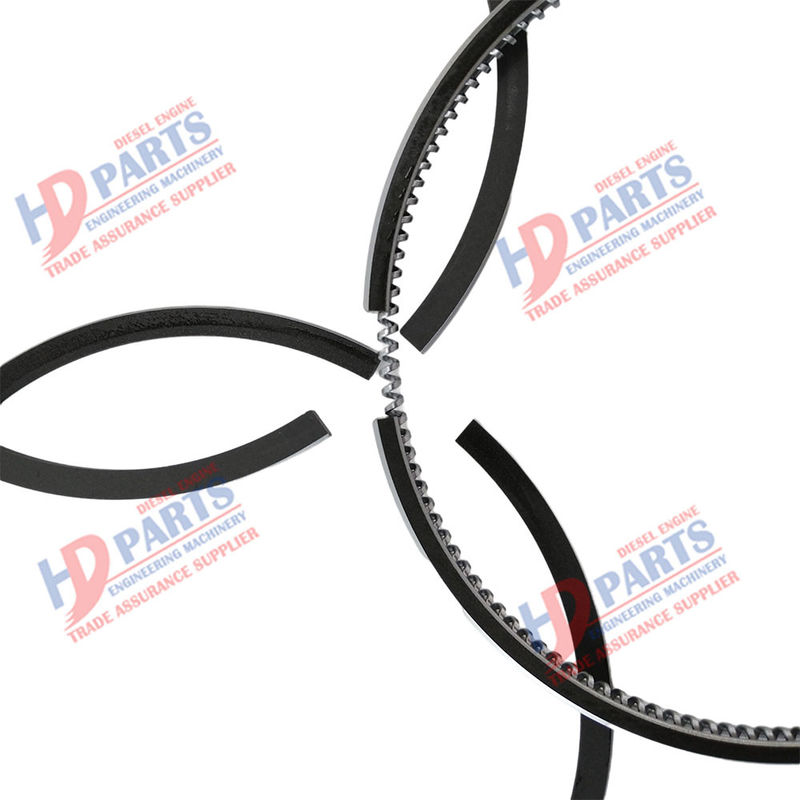

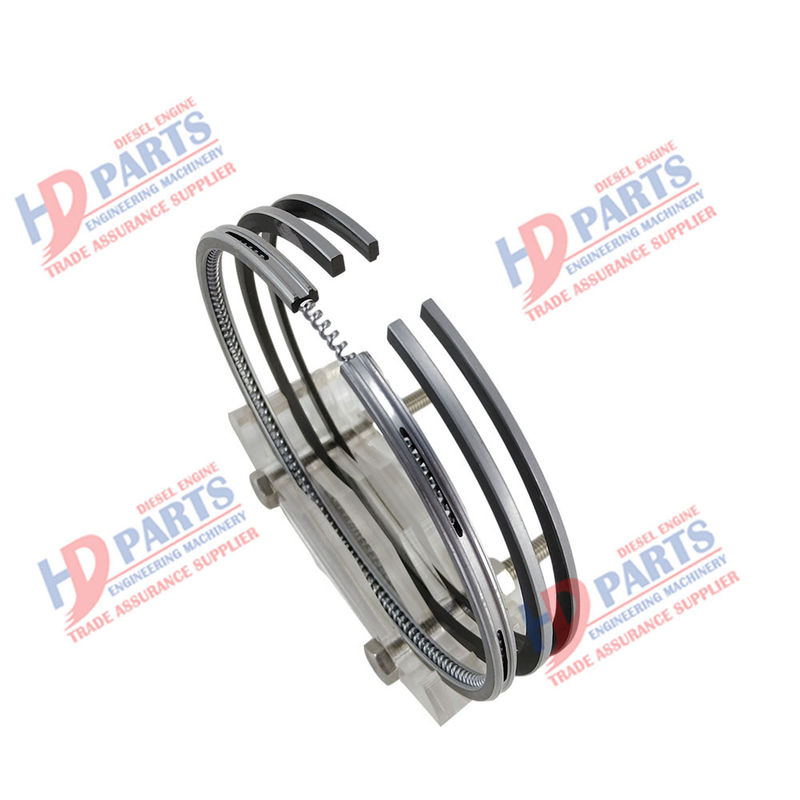

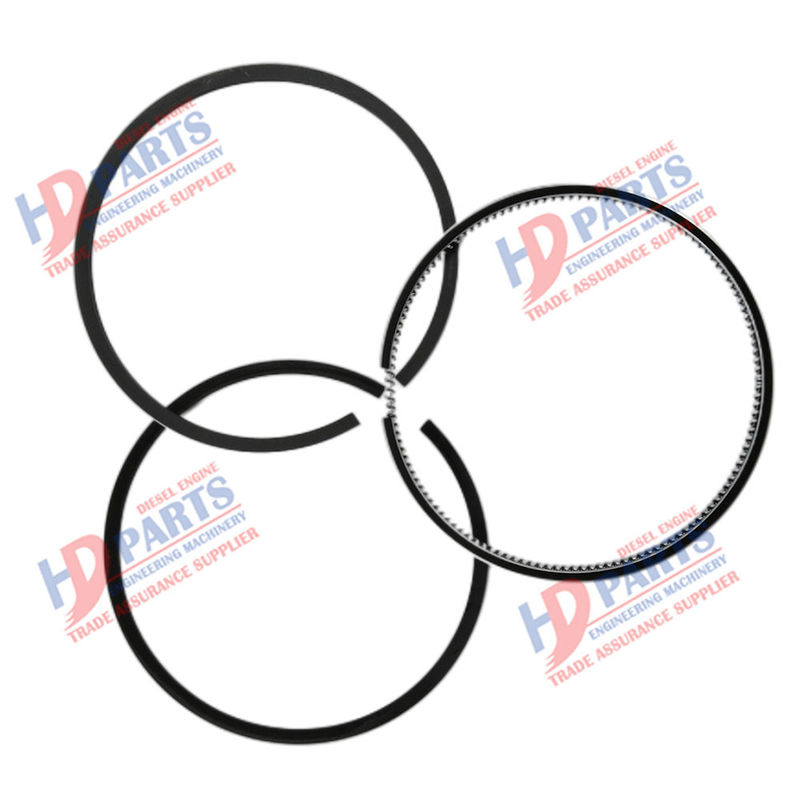

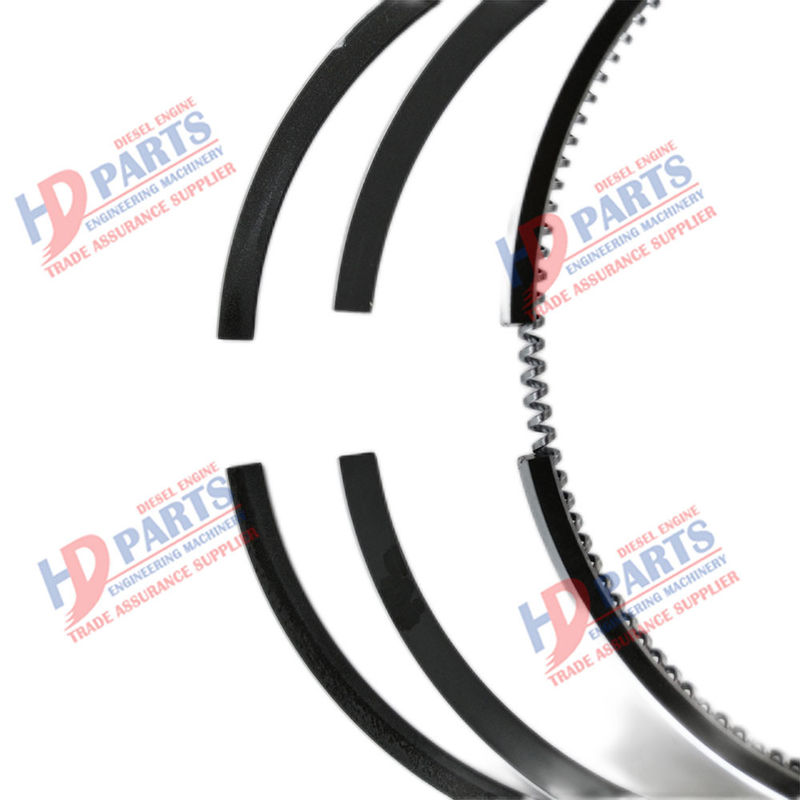

W04D Δακτύλιος εμβόλου 13011-3950 Κατάλληλο για εξαρτήματα κινητήρων HINO Diesel

Κατά την εγκατάσταση του δακτυλίου εμβόλου, προσέξτε:

1) Ο δακτύλιος εμβόλου πρέπει να εγκατασταθεί στην επένδυση του κυλίνδρου και θα υπάρχει συγκεκριμένο διάκενο ανοίγματος στη διεπαφή.

2) Ο δακτύλιος εμβόλου θα πρέπει να εγκατασταθεί στο έμβολο και θα πρέπει να υπάρχει συγκεκριμένο πλευρικό διάκενο στην αυλάκωση του δακτυλίου κατά την κατεύθυνση του ύψους.

3) Ο επιχρωμιωμένος δακτύλιος θα εγκατασταθεί στο πρώτο πέρασμα και το άνοιγμα δεν θα κοιτάζει το λάκκο στροβιλισμού στην κορυφή του εμβόλου.

4) Τα ανοίγματα κάθε δακτυλίου εμβόλου δεν πρέπει να βλέπουν την οπή του πείρου του εμβόλου όταν κλιμακώνονται κατά 120 ℃.

5) Ο δακτύλιος εμβόλου κωνικής διατομής πρέπει να τοποθετηθεί με την κωνική επιφάνεια προς τα πάνω.

6) Γενικά, κατά την εγκατάσταση του δακτυλίου στρέψης, η λοξότμηση ή η αυλάκωση πρέπει να είναι προς τα πάνω.Κατά την τοποθέτηση του κωνικού δακτυλίου κατά της συστροφής, κρατήστε την κωνική επιφάνεια προς τα πάνω.

7) Κατά την εγκατάσταση του συνδυασμένου δακτυλίου, τοποθετήστε πρώτα τον αξονικό δακτύλιο επένδυσης, μετά τον επίπεδο δακτύλιο και τον δακτύλιο κυμάτων.Ένας επίπεδος δακτύλιος θα τοποθετηθεί στο πάνω και στο κάτω μέρος του κυματοειδούς δακτυλίου και τα ανοίγματα κάθε δακτυλίου θα είναι κλιμακωτά.

1, Πιέστε το χάλκινο χιτώνιο της μπιέλας.Κατά την εγκατάσταση του χάλκινου χιτωνίου της μπιέλας, είναι προτιμότερο να χρησιμοποιείτε πρέσα ή μέγγενη και να μην το χτυπάτε ποτέ με σφυρί.Η οπή λαδιού ή η αυλάκωση λαδιού στο χάλκινο χιτώνιο πρέπει να είναι ευθυγραμμισμένη με την οπή λαδιού στη μπιέλα για να διασφαλιστεί η λίπανσή της

2, Συναρμολογήστε το έμβολο και τη μπιέλα.Κατά τη συναρμολόγηση εμβόλων και μπιέλας, προσέξτε τις σχετικές θέσεις και κατευθύνσεις τους.

3, Τοποθετήστε επιδέξια τον πείρο του εμβόλου.Ο πείρος του εμβόλου και η οπή του πείρου εφαρμόζουν παρεμβολές.Κατά την εγκατάσταση, βάλτε το έμβολο σε νερό ή λάδι και θερμαίνετε ομοιόμορφα στους 90 ℃ ~ 100 ℃.Αφού το βγάλετε, τοποθετήστε τη ράβδο έλξης στη σωστή θέση μεταξύ των οπών έδρας του πείρου του εμβόλου και, στη συνέχεια, τοποθετήστε τον πείρο του εμβόλου επικαλυμμένο με λάδι στην οπή του πείρου του εμβόλου και στο χάλκινο χιτώνιο της μπιέλας σύμφωνα με την καθορισμένη κατεύθυνση

4, Εγκατάσταση δακτυλίου εμβόλου.Κατά την τοποθέτηση δακτυλίων εμβόλου, προσέξτε τη θέση και τη σειρά κάθε δακτυλίου.

5, Τοποθετήστε την ομάδα μπιέλας.
